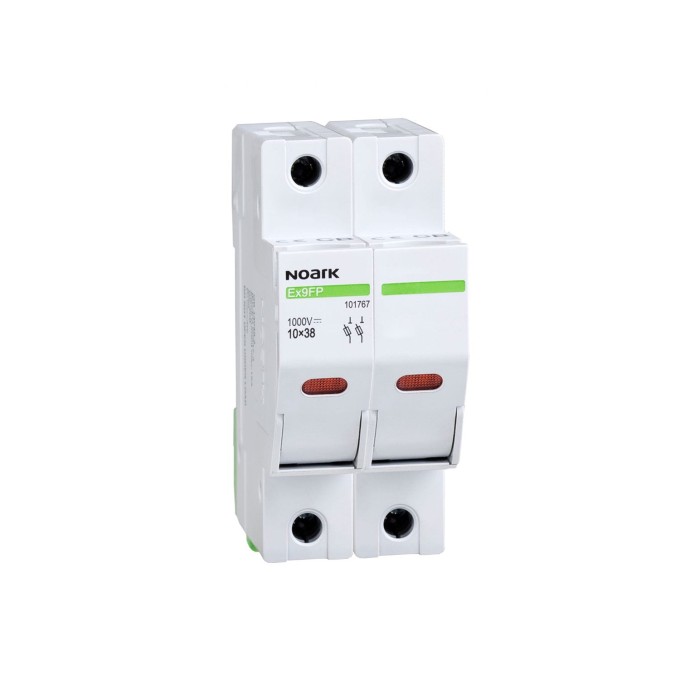

NOARK Solar PV-Sicherung Ex9FP 2P 30A 1000 V DC 101767 (101767)

Technische Daten:

• Breite: 18 mm (pro Modul)
• Höhe: 83 mm (89 mm mit Streifenhalter)
• Mechanische Größe: 45 mm
• Montage: Auf einer Standard TS-35 mm Schiene
• Schutzart: IP20
• Querschnitt der Anschlussklemmen: 2,5 - 10 mm2
• Umgebungstemperatur: -30 - +70 °C
• Absolute Höhe: 2000 m
• Klimabeständigkeit: 95%
• Feuchtigkeits- und Hitzebeständigkeit: Klasse 2
• Grad der Verschmutzung: 3 Installationsklasse III
• Größe des Sicherungseinsatzes: 10 x 38 mm
• Gewicht: 0,07 kg (pro Modul)
• Ausführung nach IEC/EN 60947-3
• Bemessungsspannung: 1000 V DC
• Bemessungsstrom: Ie DC-20B 1000 V DC bis zu 30 A
• Anzahl der Pole: 1, 2
• Kategorie der Verwendung: DC-20B schaltend Icn 33 kA (30 kA für 20A)
• Maximale Verlustleistung der Einsätze: 4 W


Wird verwendet, um die Installation von in Reihe geschalteten Paneelen (Strings) in Photovoltaikanlagen vor Überlast- und Kurzschlusseffekten zu schützen.
Kann auch in Standard-Gleichstromanwendungen bis zu einer maximalen Spannung von 1000V DC verwendet werden.
Ausgelegt für zylindrische Sicherungseinsätze der Größe 10 x 38 mm.
