HUAWEI Back Up Box B1 - für die Wechselrichter der M1-Serie

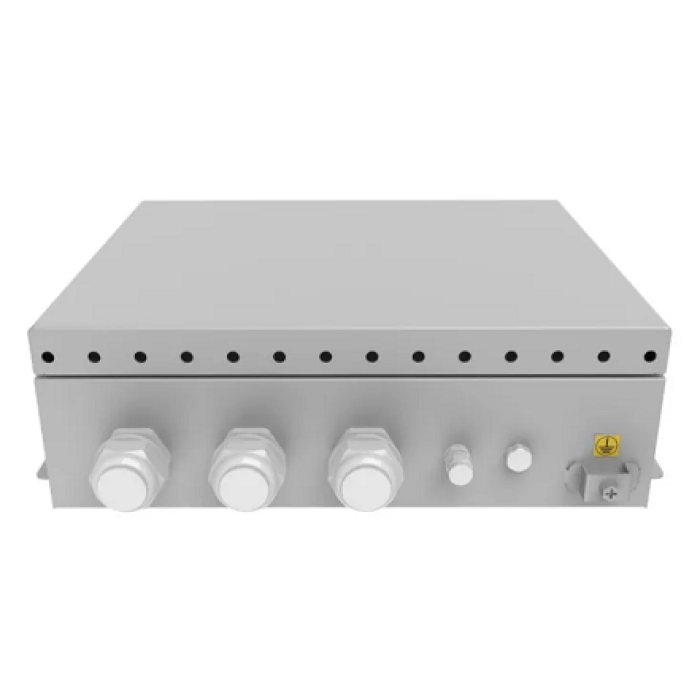

Huawei Backup Box B1

Backup-Strommodul für dreiphasige Wechselrichter der Huawei M1-Serie.
Die Backup Box B1 wird in Aufdach-PV-Anlagen zur Steuerung des Netz- und Inselbetriebsstatus der dreiphasigen Wechselrichter der Huawei M1-Serie verwendet.
Im Falle eines Netzausfalls schaltet der Wechselrichter in den Inselbetrieb und versorgt nicht an das Netz angeschlossene Verbraucher im Backup-Modus mit Strom.
Wenn der Netzausfall behoben ist, schaltet der Wechselrichter wieder in den netzgekoppelten Zustand. Die Backup Box B1 unterstützt die folgenden Netzsysteme: TN-S / TN-C-S / TT.
Vermeiden Sie bei der Installation der Backup Box B1 im Freien, dass sie direkter Sonneneinstrahlung ausgesetzt wird.
Es wird empfohlen, sie an einem geschützten Ort zu installieren oder sie mit einer Abdeckung zu versehen. Im Stromkreis der Backup Box B1 muss auf der Seite des Stromnetzes ein SPD-Überspannungsschutzgerät installiert werden.

Grundlegende Merkmale:

• Notstrommodul für dreiphasige Wechselrichter der Huawei M1-Serie
• Separater einphasiger Stromkreis, maximale Leistung 3,3kVA , IP 65, Gewicht 11,00 kg.
• Kompatibel mit Huawei-Wechselrichtern Modell M0 und M1
• Zuverlässige 1-phasige Notstromversorgung
• Automatische Erkennung eines Netzausfalls und Umschaltung auf Batterie LUNA2000
• Maximale Scheinleistung 3,3kVA

Technische Daten:

AC-Ausgang - Niederspannungsnetz:

• 3-Phasen-Installation
• Nennspannung -380VAC/400VAC
• Nennfrequenz - 50Hz/60Hz
• AC-Spannungsbereich - 342VAC-440VAC

AC-Ausgang - BACKUP:

• Installation - 1-phasig
• Nennspannung - 220VAC/230VAC
• Bemessungsfrequenz - 50Hz/60Hz
• Maximale Leistung - 3,3kVA
• Maximaler Strom - 15.2A
• Umschaltzeit <3s

AC-Eingang - Wechselrichter:

• Nennspannung - 380VAC/400VAC
• Nennfrequenz - 50Hz/60Hz
• Kompatible Wechselrichter - SUN2000-3/4/5/6/8/10KTL-M1
• Betriebstemperaturbereich -20°C bis + 45°C
• Relative Luftfeuchtigkeit 0-100%
• Abmessungen - 400x350x130 mm
• Gewicht - 11,00 kg
• Wasserdichtigkeit - IP65
