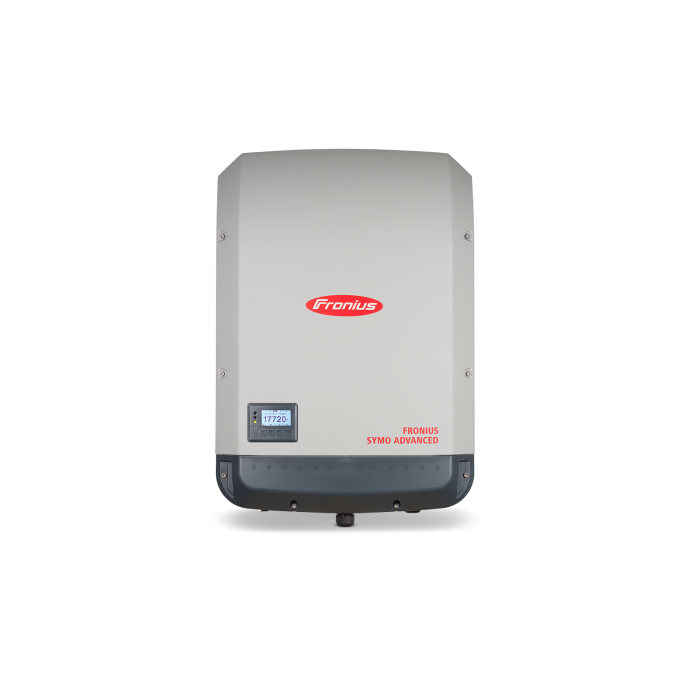

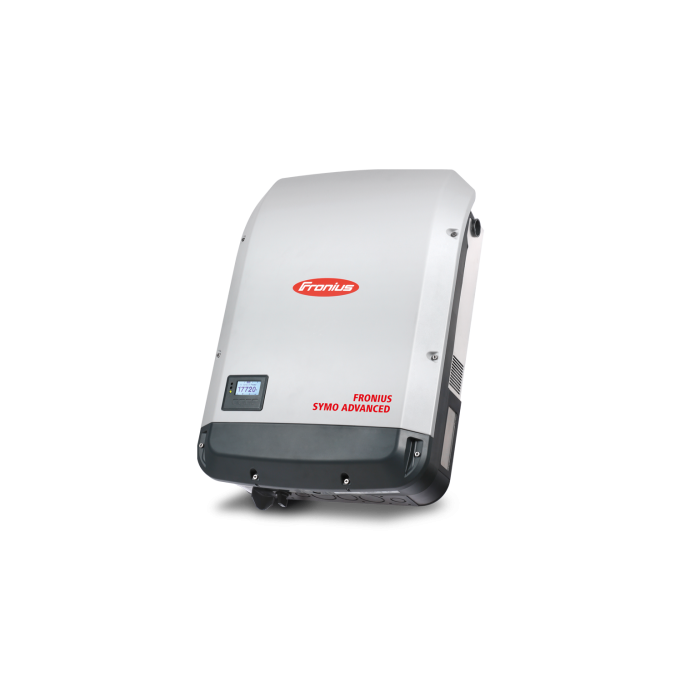

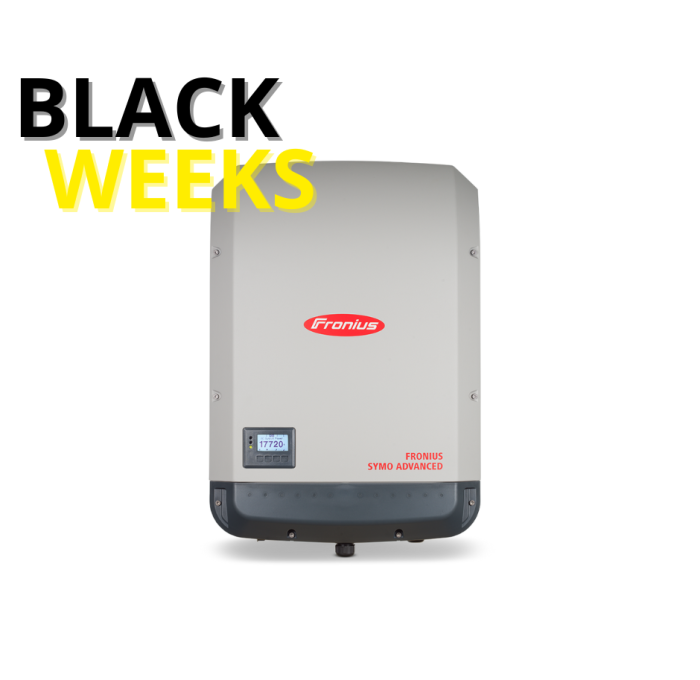

FRONIUS SYMO ADVANCED 10.0-3-M WLAN

EINGABEDATEN

• Anzahl der MPP-Tracker: 2
• Max. Eingangsstrom (Idc max): 27,0 / 16,5 A
• Max. Kurzschlussstrom des Modulfeldes*: 55,7 / 34,0 A
• DC-Eingangsspannungsbereich (Udc min – Udc max): 200 – 1000 V
• Startspannung (Udc-Start): 200 V
• Nenneingangsspannung (Udc,r): 600 V
• MPP-Spannungsbereich (Umpp min – Umpp max): 270 – 800 V
• Nutzbarer MPP-Spannungsbereich: 200 - 800 V
• Anzahl der DC-Anschlüsse: 3 + 3
• Max. Photovoltaik-Generatorleistung (Pdc max): 15 kWpeak

AUSGABEDATEN

• Nennwechselstromleistung (Pac,r): 10 kW
• Max. Ausgangsleistung (Pac max): 10 kVA
• AC-Ausgangsstrom (Iac nom): 14,4 A
• Netzanschluss (Uac,r): 3~ NPE 400/230, 3~ NPE 380/220 V
• Wechselspannungsbereich (Umin – Umax): 150 – 280 V
• Frequenz (fr): 50 / 60 Hz
• Frequenzbereich (fmin - fmax): 45 - 65 Hz
• Nichtlinearer Verzerrungsfaktor: <3 % @Pnom (230/400 VAC 50 Hz)
• Leistungsfaktor (cos ?ac,r): 0 - 1 ind,/cap,

ALLGEMEINE DATEN

• Abmessungen / Breite: 510 mm
• Abmessungen (Höhe): 725 mm
• Abmessungen (Tiefe): 225 mm
• Gewicht: 32,1 kg
• Gewicht mit Verpackung: 38,5 kg
• Schutzart: IP 66
• Schutzklasse: 1
• Überspannungskategorie (DC/AC) 1): 2 / 3
• Stromverbrauch nachts: < 1 W
• Kühlung: Einstellbare Belüftung
• Montage: Innen- und Außenmontage
• Umgebungstemperaturbereich: -25 °C bis +60 °C
• Zulässige Luftfeuchtigkeit: 0 - 100 %
• Max. Höhe über dem Meeresspiegel 2): ??2.000 m / 3.400 m
• DC-Anschlusstechnik: 6x DC+ und 6x DC- 2,5-16 mm2 Schraubklemmen
• AC-Anschlusstechnik: 5-polige AC-Schraubklemmen 2,5-16 mm2
• Vorhandene Zertifizierungen und erfüllte Standards: IEC 62109-1/-2, IEC 62116, IEC 61727, VDE 0126-1-1/A1, VDE AR-N 4105, G98/1, G99/1, AS/NZS 4777.2 , UNE 206007-1, CEI 0-21, CEI 0-16, NRS 097-2-1, TOR Erzeuger Typ A, EN 50549-1/-2, IEC 61683, IEC60068

LEISTUNGSKOEFFIZIENT

• Max. Wirkungsgrad (Photovoltaikanlage – Netz): 97,8 %
• Europäischer Effizienzfaktor (?EU): 95,5 / 97,1 / 96,3 %
• ? bei 5 % Pac,r 3): 89,0 / 91,5 / 87,1 %
• ? bei 10 % Pac,r 3): 92,6 / 94,8 / 92,6 %
• ? bei 20 % Pac,r 3): 94,8 / 96,7 / 95,5 %
• ? bei 25 % Pac,r 3): 95,3 / 97,0 / 96,1 %
• ? bei 30 % Pac,r 3): 95,7 / 97,3 / 96,5 %
• ? bei 50 % Pac,r 3): 96,2 / 97,6 / 97,1 %
• ? bei 75 % Pac,r 3): 96,2 / 97,8 / 97,4 %
• ? bei 100 % Pac,r 3): 96,2 / 97,8 / 97,5 %
• MPP-Anpassungseffizienz: >99,9 %.

SCHUTZ

• DC-Isolationsmessung: Ja
• Überlastverhalten: Arbeitspunktverschiebung, Leistungsbegrenzung
• DC-Trennschalter: Ja
• DC-Verpolungsschutz: Ja
• Lichtbogenerkennung – AFCI (Fronius Arc Guard): Ja

ANSCHLÜSSE

-WLAN / Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
-6 Eingänge und 4 digitale Eingänge/Ausgänge: Anschluss an Fernbedienungsempfänger, Powermanagement
-USB (Typ A-Buchse) 4): Datalogging, Update von Wechselrichtern über USB-Stick
-2x RS422 (RJ45-Buchse) 4): Fronius Solar Net
-Meldeausgang 4): Energiemanagement (potentialfreier Relaisausgang)
-Datenlogger und Webserver: Integriert
-Externer Eingang 4): S0-Zähleranschluss / Überspannungsschutzüberwachung
-RS485: Anschluss Modbus RTU SunSpec oder Energiezähler
